Definición y detalles de la brida - tipo de brida

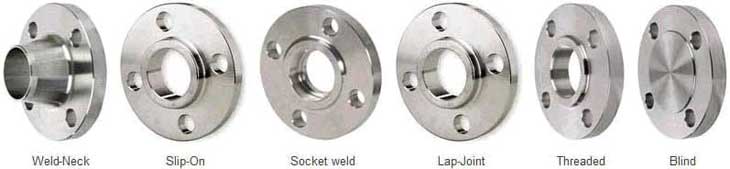

Los tipos de pestañas más utilizados son: pestañas de soldadura a tope, pestañas deslizantes, pestañas de soldadura enchufadas, pestañas superpuestas, pestañas roscadas y pestañas ciegas. A continuación verá una breve descripción y definición de cada tipo, con imágenes detalladas.

Brida de soldadura a tope

La brida del cuello de soldadura es fácil de identificar en el cubo cónico largo, pasando gradualmente de la tubería o el accesorio al espesor de la pared.

Brida deslizante

La resistencia calculada de la brida deslizante a presión interna es de aproximadamente dos tercios de la de soldadura a tope, y su vida útil de fatiga es de aproximadamente un tercio de esta última.

La conexión con la tubería se realiza con 2 costuras de soldadura de esquina, así como en el exterior y el interior de la brida.

Brida de soldadura enchufable

La brida de soldadura de enchufe se utilizó originalmente para tuberías pequeñas de alta presión. Su resistencia estática es igual a la de la brida deslizante, pero la resistencia a la fatiga es un 50% más alta que la de la brida deslizante de doble soldadura.

Brida superpuesta

Las pestañas de regazo tienen las mismas dimensiones generales que cualquier otra en esta página, pero no tienen convexidades, y se utilizan con "extremos cortos de regazo".

Brida roscada

La brida roscada se utiliza en casos especiales y su principal ventaja es que se puede conectar a la tubería sin soldadura. A veces, la soldadura hermética también se utiliza con conexiones roscadas.

Brida ciega

Las pestañas ciegas se fabrican sin agujeros para bloquear los extremos de las aberturas de tuberías, válvulas y recipientes a presión.
